Kontrola trhlín

Pre jedného z popredných výrobcov pneumatík sme realizovali vývoj ďalšieho

unikátneho zariadenia z dielne Vision systems.  Ide o zariadenie na kontrolu trhlín na gumených vzorkách. Gumené vzorky, ktoré podliehajú starnutiu sú vystavené O3 a je na nich sledované poškodenie vo forme trhlín.

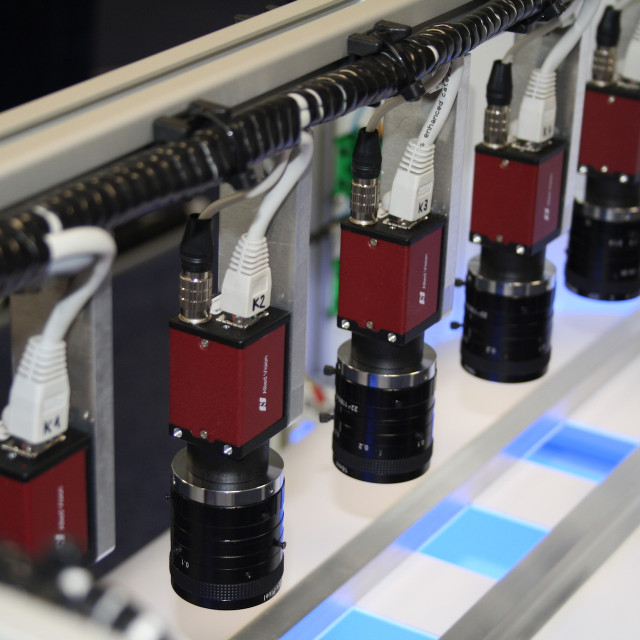

Naše zariadenie dokáže pomocou sústavy priemyselných kamier s nekomprimovaným obrazom, špeciálneho osvetlenia a unikátneho algoritmu tieto trhliny spoľahlivo detegovať a rozpoznávať s vysokou presnosťou. Vysoká presnosť znamená 58 mikrónov na pixel – čiže zdetegujeme šírku trhliny od veľkosti 0,116 milimetra.

Zariadenie bolo konfigurované tak, aby dokázalo kontrolovať 15 vzoriek pri jednom meraní. Zároveň dokáže automaticky identifikovať aj priemer jednotlivých vzoriek a podľa toho aj prispôsobiť vyhodnocovanie. Zdetegované trhliny dokáže automaticky kategorizovať podľa veľkosti a plochy a z nameraných údajov vytvárať štatistiky.

Zariadenie je stavané do laboratória kontroly kvality. Samozrejme v prípade potreby je možné konštrukciu upraviť a zariadenie umiestniť aj na automatizovanú linku. Podľa slov zákazníka sme prví, ktorí dokázali prísť s riešením, ktoré dokáže detegovať trhliny na čiernych vzorkách a vyriešiť problém pri ich analýze.
